Aggregatebau

Neben verschiedenen Komponenten für Zentralschmieranlagen bietet WOERNER auch eine große Auswahl an verschiedenen Aggregaten zur Versorgung der Zentralschmieranlagen.

Diese reichen von Kleinaggregaten in Standardausführung über Sperrdruckaggregate für zum Beispiel die chemische Industrie bis hin zu kundenspezifischen Großaggregaten mit Fassungsvermögen von mehreren tausend Litern.

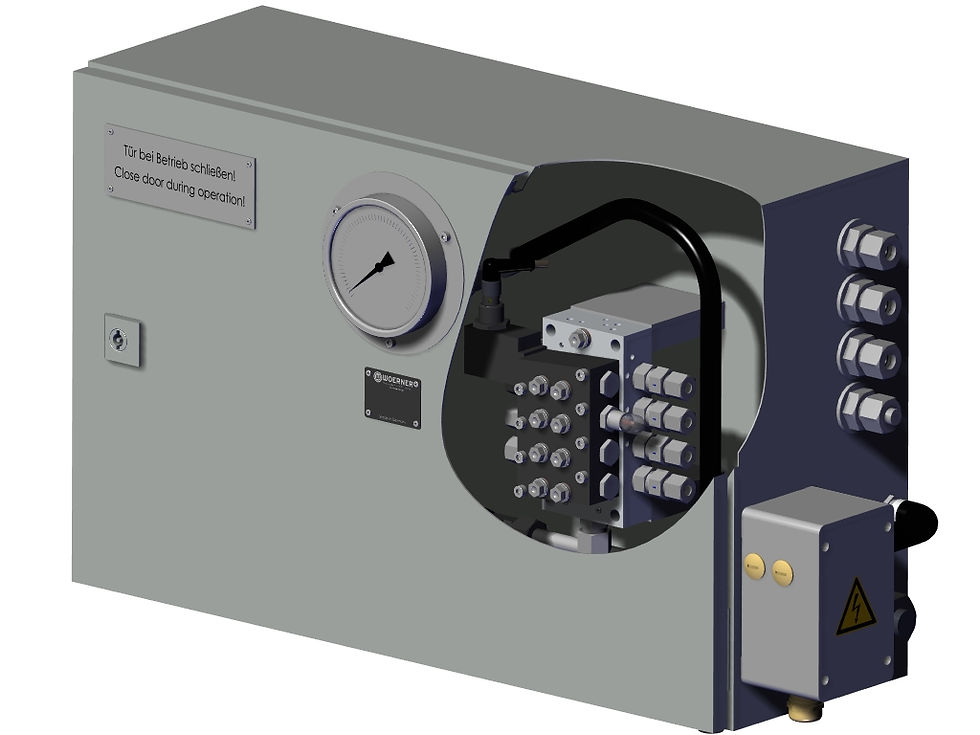

Oel-Luft Schmiergeraete Beispiele.jpg
Kleinaggregate

Einsatz:
Mit WOERNER-Kleinaggregaten können sowohl Verbrauchsschmieranlagen als auch Ölumlaufschmieranlagen realisiert werden. Ein typisches Kleinaggregat besteht beispielsweise aus einem Behälter, Zahnradpumpenaggregat, Druckbegrenzungsventil, Leitungsfilter, Manometer und Füllstandskontrolle.

Funktion:
Der Schmierstoff wird von einem Zahnradpumpenaggregat aus dem Behälter zur Reibstelle gefördert. Dabei ist das Aggregat mit Hilfe eines Druckbegrenzungsventils vor einer Überlastung geschützt. Eine Druckanzeige, sowie ein Füllstandsauge für die optische Überwachung sind serienmäßig vorhanden, wobei auch eine elektrische Füllstandskontrolle möglich ist. Optional ist auch eine Filtrierung des Mediums durch einen Leitungsfilter möglich.

Zahnradpumpen

Zahnradpumpen werden vor allem in Öl-Umlaufanlagen zur Versorgung der Zentralschmieranlage verwendet.

Sperrdruckaggregate

Das Sperrdruckaggregat dient zur Druckerzeugung, Druckhaltung, Kühlung und Schmierung an Gleitringdichtungen.

Einsatz:
Aufgrund der problematischen Abdichtung der Wellendurchführungen im Maschinenbau wurden Sperrdruckaggregate entwickelt. Diese eignen sich zur Druckerzeugung, Druckhaltung, sowie zur Kühlung und Schmierung der Gleitringdichtungen.

Funktion:
Das Sperrmedium wird von einem Zahnradpumpenaggregat unter Druck in den Dichtungsraum zur Gleitringdichtung gefördert. Dort wird der auf der Prozessseite vorhandene Druck ausgeglichen, um ein Öffnen der Gleitringdichtung zu verhindern und diese gleichzeitig zu schmieren. Durch die Umwälzung des Sperrmediums tritt gleichzeitig eine Kühlung der Gleitringdichtung ein.

Im Falle eines Ausfalls des Zahnradpumpenaggregates wird der Sperrdruck im Dichtungsraum durch den Druckspeicher aufrechterhalten, wodurch ein laufender Prozess fortgeführt werden kann.

Großaggregate

Weltweit steigt der Konsum der verschiedensten Industriegüter stark an. In Folge dessen werden die Maschinen immer größer und komplexer, um die Kapazitäten zu erhöhen.

Mit der wachsenden Anlagengröße nimmt gleichzeitig die Anzahl der verbauten Lager und Reibstellen zu, die mit Schmierstoff versorgt werden müssen. Damit die hochtechnisierten Maschinen störungsfrei arbeiten, entwickelt und produziert WOERNER Großaggregate, die den komplexen Anforderungen gerecht werden.

Wir sorgen als Ihr kompetenter Partner nach der Erstinstallation auch für die erforderlichen Umrüstungen Ihrer Schmieranlagen. Dabei bieten wir das komplette Engineering und die Lieferung an.

Kundenspezifische Schmierlösungen

Ein Großteil unsere Kunden entwickeln Sondermaschine die von einer Zentralschmieranlage profitieren. Auf Grund von Umwelteinflüssen, vorgeschriebenen Schmiermedien und geforderten Einbaudimensionen, ist es nicht immer möglich an diesen Anlagen standardisierte Zentralschmiergeräte einzusetzen. Deshalb bietet WOERNER Ihnen individuell angepasste Produkte, Produktmodifikationen sowie Sonderschmierlösungen für Ihre Anwendung an.

Image by Annie Spratt

Aggregatebau


Einsatz:
Mit WOERNER-Kleinaggregaten können sowohl Verbrauchsschmieranlagen als auch Ölumlaufschmieranlagen realisiert werden. Ein typisches Kleinaggregat besteht beispielsweise aus einem Behälter, Zahnradpumpenaggregat, Druckbegrenzungsventil, Leitungsfilter, Manometer und Füllstandskontrolle.

Funktion:
Der Schmierstoff wird von einem Zahnradpumpenaggregat aus dem Behälter zur Reibstelle gefördert. Dabei ist das Aggregat mit Hilfe eines Druckbegrenzungsventils vor einer Überlastung geschützt. Eine Druckanzeige, sowie ein Füllstandsauge für die optische Überwachung sind serienmäßig vorhanden, wobei auch eine elektrische Füllstandskontrolle möglich ist. Optional ist auch eine Filtrierung des Mediums durch einen Leitungsfilter möglich.
